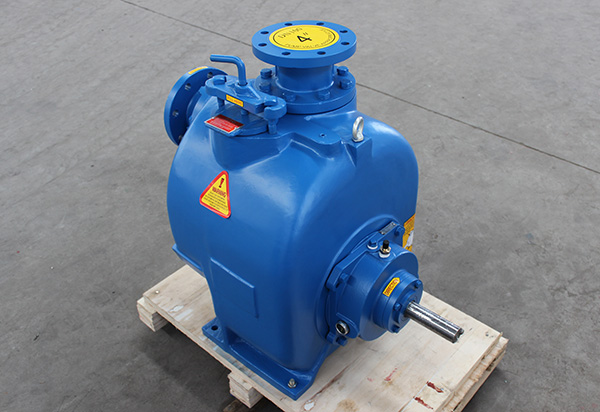

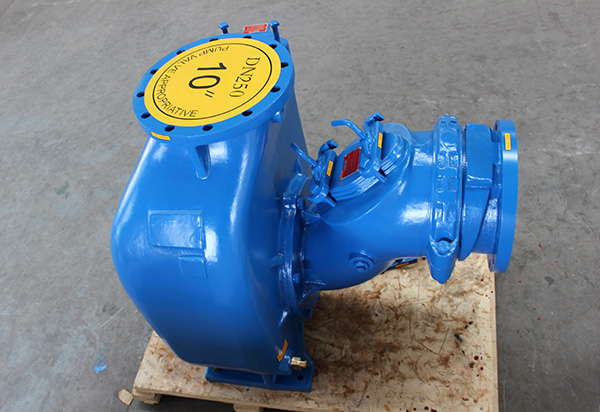

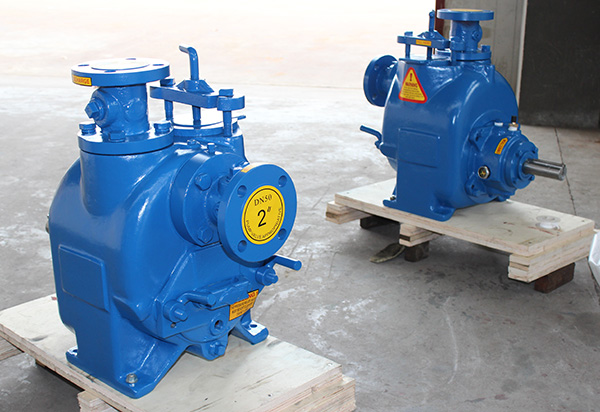

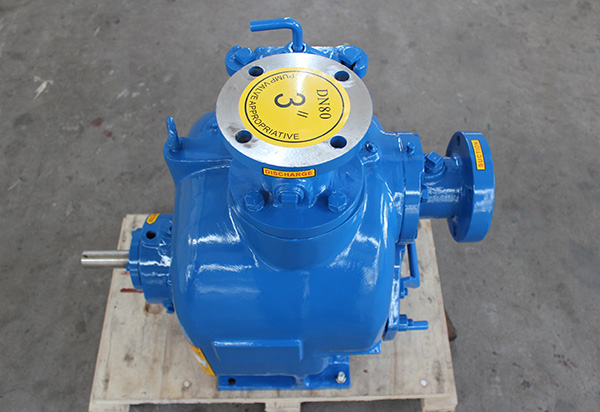

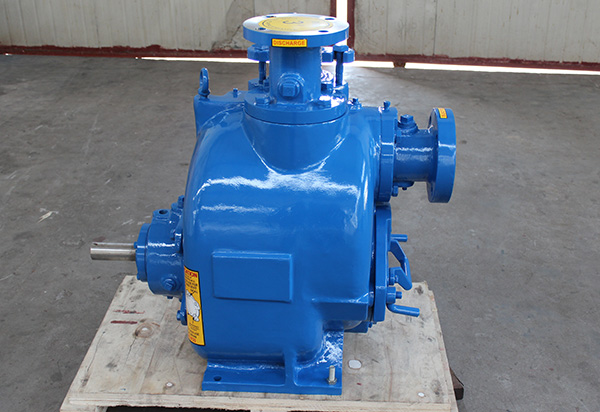

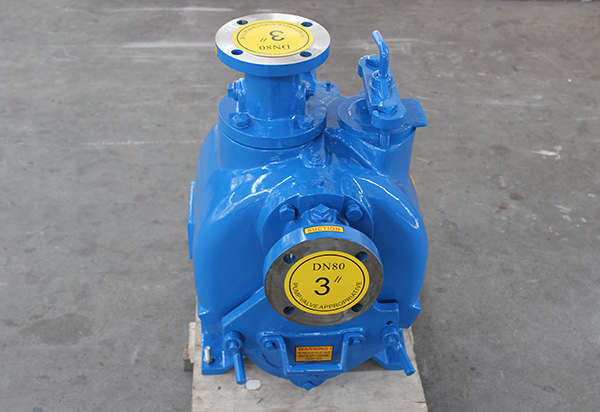

Самовсасывающий насос для сточных вод
Описание
Самовсасывающие насосы серий JT и JU являются специализированным оборудованием для отведения сточных вод. Они отличаются высокой устойчивостью к засорению и производительностью. Данные насосы могут эффективно утилизировать жидкости, содержащие сверхдлинные волокнистые включения, а также твёрдые частицы диаметром более 3 дюймов. Благодаря отличным функциональным характеристикам, агрегаты представленных серий широко используются в системах орошения, водоотведения, осушения затопленной местности и дренажа подземных вод.
Технические характеристики
| Самовсасывающие насосы для сточных вод (серии JT и JU ) | |||||||||
| Модель | Диаметр входного/выходного патрубков | Производительность | Напор | Глубина всасывания | Диапазон мощностей | Частота вращения вала | Макс. размер твердых частиц | Вес оборудования | Габариты Д × Ш × В ( м ) |
| |
2 дюйма | 8-46 куб.м/час | 4-36м | 7.6 м | 1-10 л.с. | 1150-2900 об/мин | 44.45 мм | 100 кг | 0.6 8 ×0.6×0.36=0.15 |
| |
3 дюйма | 2-105 куб.м/час | 3-35м | 7.6 м | 1-20 л.с. | 650-2150 об/мин | 63.5 мм | 210 кг | 0.78×0.79×0.49=0.30 |
| |
4 дюйма | 15-150 куб.м/час | 2-35м | 7.6 м | 1-30 л.с. | 650-1950 об/мин | 76.2 мм | 315 кг | 0.88×0.85×0.57=0.43 |
| |
6 дюймов | 20-330 куб.м/час | 2-34м | 7.6 м | 2-40 л.с. | 650-1550 об/мин | 76.2 мм | 420 кг | 0.93×0.97×0.63=0.57 |
| |
8 дюймов | 4-600 куб.м/час | 4-34м | 7 м | 7.5-75 л.с. | 650-1350 об/мин | 76.2 мм | 750 кг | 1.1×1.18×0.81=1.05 |
| |
10 дюймов | 50-760 куб.м/час | 3-40м | 6.7 м | 10-100 л.с. | 650-1450 об/мин | 76.2 мм | 800 кг | 1.3×1.14×0.85=1.26 |
| |
12 дюймов | 100-1275 куб.м/час | 8-42м | 4.9 м | 20-125 л.с. | 650-1250 об/мин | 76.2 мм | 1080 кг | 1.5×1.2×1.1=2.0 |
| |
3 дюйма | 8-85 куб.м/час | 5-75м | 7.6 м | 1.5-25 л.с. | 850-2150 об/мин | 20.63 мм | 220 кг | 0.78×0.79×0.49=0.3 |
| |
4 дюйма | 15-145 куб.м/час | 12-60м | 5.2м | 3-40 л.с. | 850-2150 об/мин | 28.57 мм | 350 кг | 0.88×0.85×0.57=0.43 |
| |
6 дюймов | 35- 310 куб.м/час | 5-58м | 4.5 м | 5-75 л.с. | 850-1950 об/мин | 31.75 мм | 450 кг | 0.93×0.97×0.63=0.57 |
Преимущества самовсасывающих насосов
1. Высокая производительность

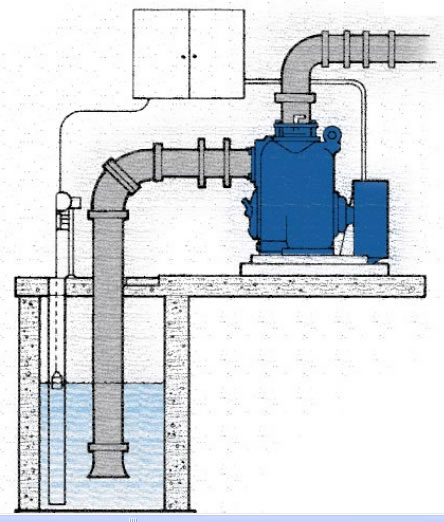

Мощный двигатель обеспечивает быструю и эффективную утилизацию больших объёмов жидкости. Оборудование не требует дополнительной установки приводных валов, подвесных кронштейнов, донных клапанов и других дополнительных компонентов, для начала работы необходимо лишь вставить всасывающий патрубок в дренажное отверстие. При первом использовании следует полностью заполнить жидкостью весь объём насосной камеры. После этого агрегат сможет производить отсос сточных вод в автоматическом режиме, позволяя существенно сократить время и расходы на отладку.
2. Нулевое засорение

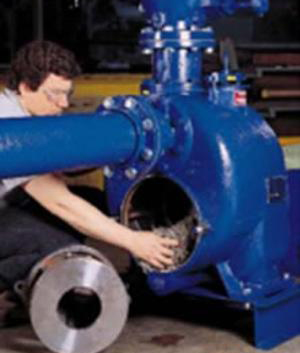

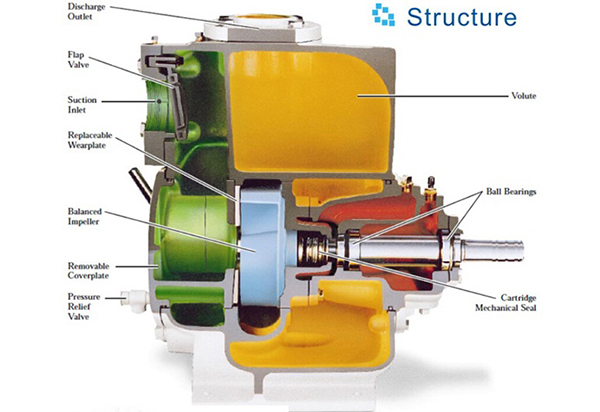

Полуоткрытая конструкция рабочего колеса (крыльчатки насоса) обеспечивает свободное прохождение крупных волокнистых включений и твёрдых частиц диаметром до 3 дюймов (7,6 мм). При возникновении засора выпускное отверстие с ручным управлением, установленное в передней части насоса, позволяет произвести лёгкую очистку насоса в течение нескольких минут.
3. Простота конструкции

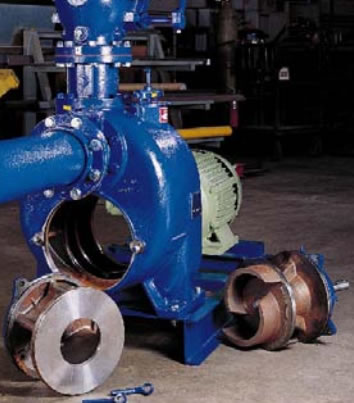

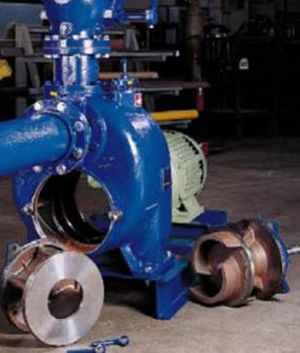

Для осмотра, технического обслуживания или замены крыльчатки, уплотнительных сальников, износной политы или других комплектующих необходимо лишь открыть переднюю крышку и вынуть вращающийся узел (при этом не требуется разбирать весь агрегат или отсоединять трубы).

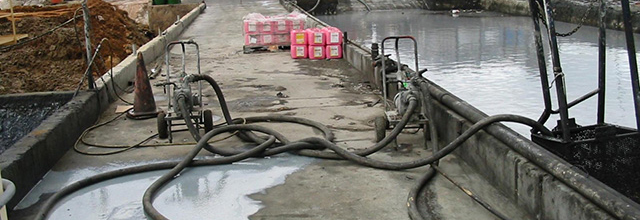

Области применения

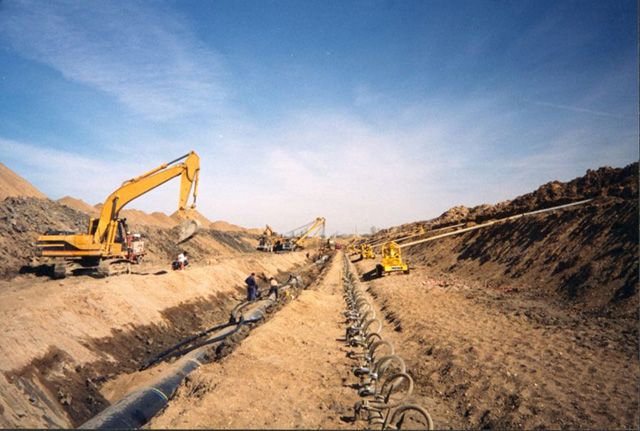

1. Забор подземных и шахтных вод
2. Отвод сточных вод на очистных сооружениях и т.д.

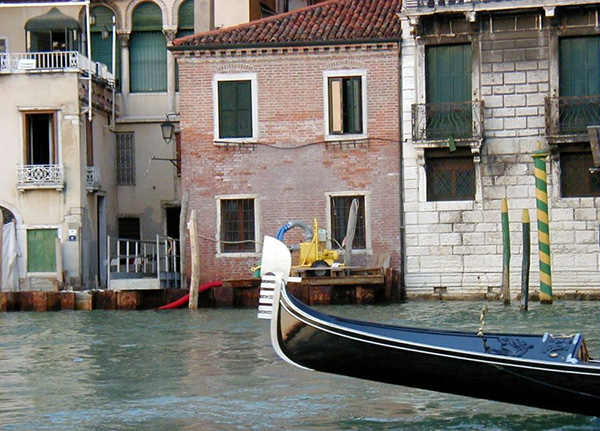

3. Откачивание воды при паводках и наводнениях

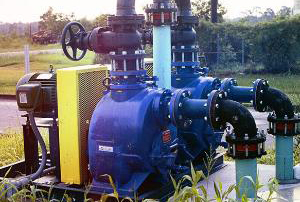

4. Системы орошения сельхозугодий и химических предприятий

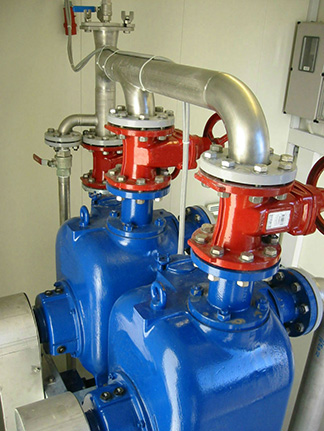

5. Инженерные сети и канализационные стоки
6. Системы канализации многоквартирных и частных домов
7. Системы канализации больниц, гостиниц и т.д.
8. Системы централизованной и автономной канализации городских объектов
9. Сброс сточных вод промышленных предприятий

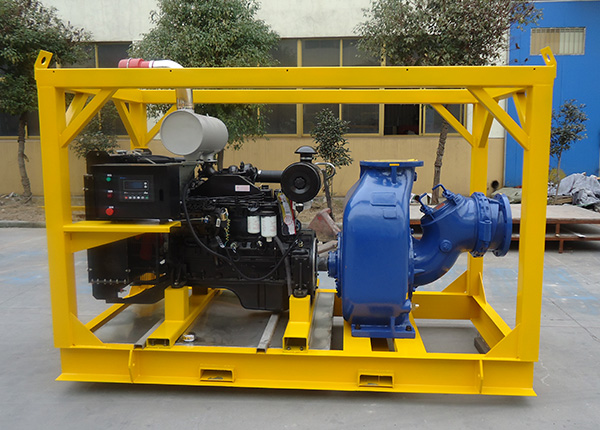

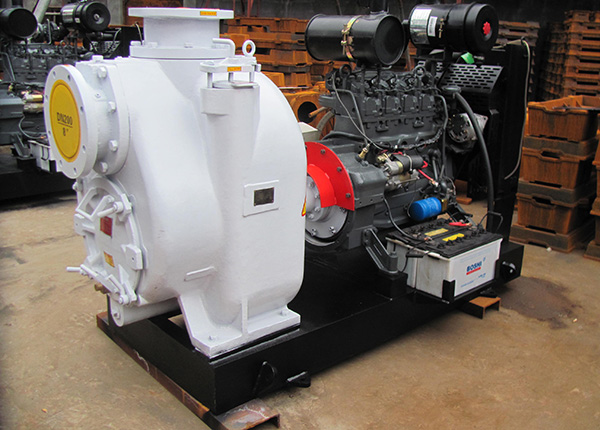

- 1. Насосы оборудуются дизельными двигателями
воздушного охлаждения марок Deutz, Commins,
Perkins, либо взрывозащищенными
электродвигателями марок Siemens и ABB. - 2. Оборудование может быть дополнительно
укомплектовано подвесным кронштейном,

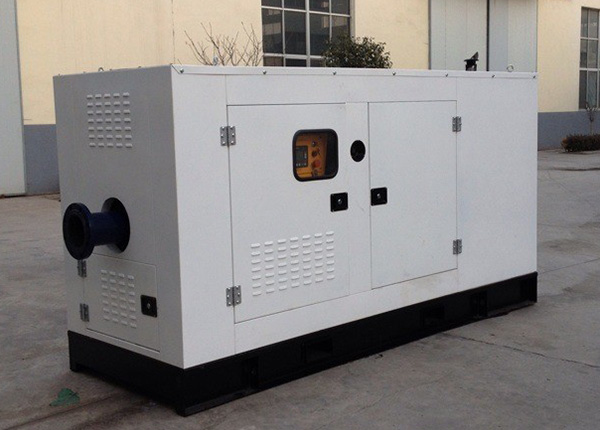

и прочным всепогодным корпусом для
эффективной эксплуатации в сложных
погодных условиях. - 3. Звукоизоляционное покрытие позволяет
снизить уровень шума ниже 55 дБ. - 4. Насосы могут быть оснащены вакуумными
установками, увеличивающими силу напора и
сокращающими время забора воды, тем самым,
обеспечивая бόльшую эффективность

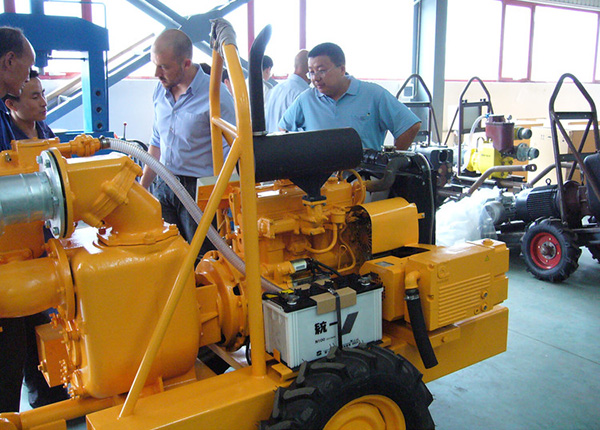

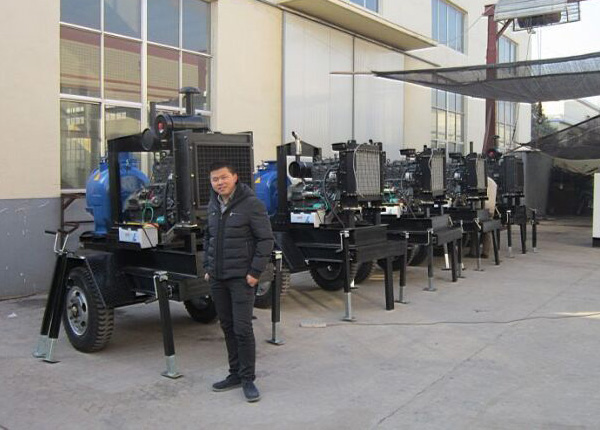

дренажных работ. - 5. Насосы могут быть установлены на 2-х или

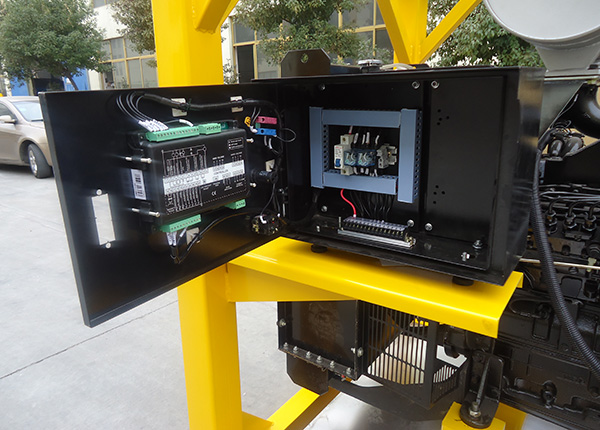

4-х колёсную платформу. - 6. Электронный блок управления реализует
автоматический запуск и остановку
оборудования.
